   一　試驗目的
    CT伏安變比極性綜合特性是指電流互感器一次側開路，二次側勵磁電流和所加電壓的一個關系曲線，實際上就是鐵芯的磁化曲線，一般也稱之為勵磁特性。互感器伏安特性試驗的主要目的是檢查互感器的鐵芯質量是否完好，通過鑒別磁化曲線的飽和程度，計算10%誤差曲線，并用以判斷互感器的二次繞組有無匝間短路。

   二　試驗方法

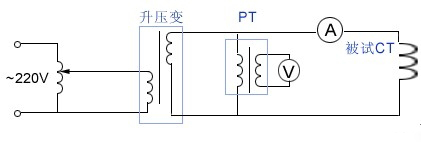

    電流互感器伏安特性試驗接線如圖所示：



       接線比較復雜，因為一般的電流互感器電流加到額定值時，電壓已達400V以上，單用調壓器無法升到試驗電壓，所以還必須再接一個升壓變(其高壓側輸出電流需大于或等于電流互感器二次側額定電流)升壓和一個PT讀取電壓。
       試驗前應將電流互感器二次繞組引線和接地線均拆除。試驗過程中，一次側開路，從電流互感器本體二次側施加電壓，可預先選取幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電壓稍微增加一點而電流增大很多時，說明鐵芯已接近飽和，應極其緩慢地升壓或停止試驗。試驗后，根據試驗數據繪出伏安特性曲線。

   三　注意事項
        1.電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。

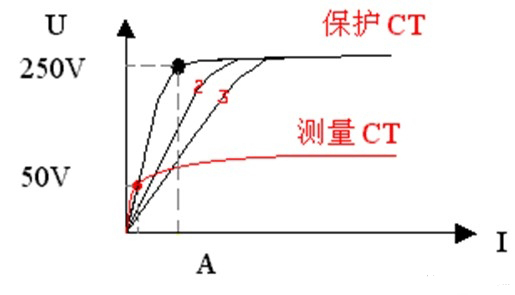

        2.測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。當有匝間短路時，其曲線開始部分電流較正常的略低，如圖中曲線2、3所示（指保護CT有匝間短路,曲線2為短路1匝，曲線3為短路2匝），因此，在進行測試時，在開始部分應多測幾點。

        3.電流表適合采用內接法來測量相關數據。

        4.為使測量準確，首先要對電流互感器進行退磁，要把電流上升至額定電流值，然后降到0，然后逐點升壓。

       在《電力設備預防性試驗規程》（DL/T　596－1996）中關于CT二次保護繞組的伏安發生的規定：與同類型互感器特性曲線或制造廠提供的特性曲線比較，應該沒有顯著的差別。
    以上電流互感器的伏安特性試驗可以通過科新電力生產的伏安變比極性綜合測試儀完成，具體的產品參數詳情，請咨詢客服。
