專業淺析高壓斷路器拒合原因及處理步驟
時間: 2014-12-30 12:05
來源: 未知
作者: 科新電力主管
點擊:
次
高壓斷路器(也俗稱為高壓開關)是一個很重要的部件，它不僅可以切斷和接通正常情況下高壓電路中的空載電流和負荷電流，還可以在系統發生故障事與保護裝置及自動裝置相配合，迅速切斷故障電源，防止事故擴大，保證系統的安全運行。在高壓開關柜經檢修調試以后，變電所值班員操作高壓斷路器時，第一次合閘和分閘操作都能夠正常動作，但當?shù)诙魏祥l時，很容易產生拒合現象。事故警報均正常現實，同時會發出聲響和提示信號。
對于高壓斷路器產生拒合的原因，我們檢查發現現場保護回路接線均和原圖紙相符，檢修過程沒有出現更換設備和變換接線的情況，對于此現象的具體原因，我們要做進一步分析和檢查。經檢查發現，只要高壓斷路器一分閘，防跳繼電器TBJ就吸合并保持。TBJ是在高壓斷路器分閘時*其電流線圈啟動的。啟動后，TBJ常開觸點閉合，信號燈LD與TBJ電壓線圈兩端串聯，因此220V控制電源加在LD與TBJ電壓線圈兩端。LD為節能型信號燈，其等效電阻約22kΩTBJ為中間繼電器DZB—15B/220V、0.5A型，其電壓線圈直流電阻為9kΩ。經過查找資料并計算得出，LD兩端電壓為156V，TBJ兩端電壓為64V，現場實測與計算基本相符，此中間繼電器的返回電壓按出廠標準為不小于額定電壓的3%，由此可見，造成第二次合閘時的拒合現象是由于TBJ電壓線圈有足夠的保持電壓，因此切斷了合閘回路。
發現了高壓斷路器拒合的原因之后，我們要及時解決這一問題，具體的解決方法如下：
（1）在LD信號燈回路中串聯一個高壓斷路器常閉觸點，當高壓斷路器合閘后，TBJ電壓線圈中不流過電流，當然也不會產生保持電壓。當高壓斷路器分閘后，既能監視高壓斷路器合閘回路狀態是否良好，又能指示其是否分閘。
（2）將LD的接線從3號線移到5號線（見附圖中畫虛線），使TBJ動作后LD與其電壓線圈斷開，但此辦法在某些高壓斷路器操動機構內改動其接線較為麻煩。
（3）如果高壓斷路器沒有多余的常閉輔助接點，可在TBJ電壓線圈兩端并聯一只附加電阻R，使TBJ電壓線圈兩端電壓限制在不大于額定工作電壓的30%以內。經計算選擇電阻為ZG11—50/600Ω，并對其進行了驗算。并聯600Ω電阻后，LD兩端電壓為214V，TBJ電壓線圈兩端電壓為5.5V。
在解決過程中，我們需要注意以下幾個注意事項：
（1）高壓斷路器在跳閘狀態時，計算出附加電阻功耗為0.05W。考慮到合閘時220V電壓直接加在附加電阻上，雖然合閘通電時間很短，但功率也不能選擇太小，一定要能滿足安全運行的要求。
（2）當發生事故的時候，需要冷靜的對待，要對以前的事故發的原因不斷進行歸納總結，找出最簡易的處理方法和步驟，積累經驗，為下次的事故處理提供經驗和教訓。
武漢科新電力設備公司專業生產試驗變壓器、高壓試驗變壓器、串聯諧振、大電流發生器、直流電阻測試儀、微機繼電保護測試儀、試油機、絕緣鞋試驗裝置、大電流發生器、微機北歐表，產品質量經久耐用。
24小時為您開機：13387508938
24小時免費技術咨詢電話：027-86794713
武漢科新電力官網：www.meimener.com

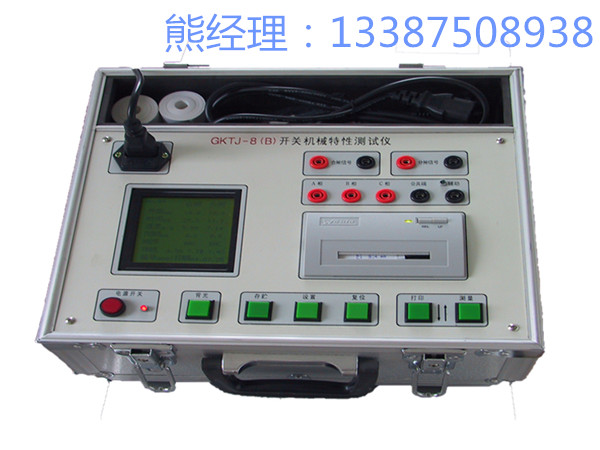

公司地址：武漢市武昌區中北路166號 武漢科新電力設備公司專業生產試驗變壓器、高壓試驗變壓器、串聯諧振、大電流發生器、直流電阻測試儀、微機繼電保護測試儀、GkTJ—8B高壓開關測試儀、試油機,絕緣鞋試驗裝置,大電流發生器,微機北歐表.產品質量經久耐用.優惠電話027-86794713 13971063471
